管道補償器分類。
金屬波紋補償器.非金屬補償器.套筒補償器.方形補償器等。

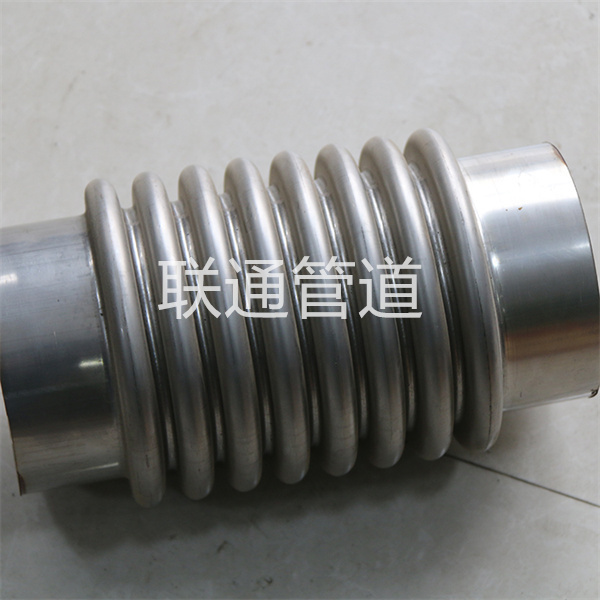

1.金屬波紋補償器由波紋管（一種彈性元件)和端管組成。支架.法蘭.導管等附件組成，屬于補償元件。利用其工作主體波紋管的有效伸縮變形，吸收管道。導管.容器等由熱膨脹和冷收縮引起的尺寸變化，或補償管道、導管、容器等軸向、水平和角位移。也可用于降噪和減振。廣泛應用于現代工業。
2.非金屬補償器可補償管道軸向向.角位移，無推力.簡化支撐設計.耐腐蝕.耐高溫.消聲減振等特點，特別適用于熱風管和煙塵管。
2.管道補償器功能：
1.補償吸收管軸向.橫向.角熱變形。
2.波紋補償器伸縮，便于閥門管道的安裝和拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震.地陷對管道的變形。
由于各方面的限制相當復雜，但任何復雜的管道系列都可以選擇幾個固定支架在不同的部分選擇不同的設置，分為幾個相對簡單的單獨管段，Z管段和Z管段，分別確定各管段的變形補償，由于補償器種類繁多，正確的選擇非常重要。
1.因此，在管道的整體設計中，應充分考慮管道的方向和支撐系統（包括固定管框架、導向滑動管框架等）的設計，并綜合考慮補償器的形狀和配置，以達到安全性。合理的。適用的。經濟組合。波紋管補償器是以波紋管為核心的性元件，然后在管道上進行軸向補償。橫向和角償。軸向補償器是為了減少介質的自激現象。
2.產品內無內套管，在很大程度上限制了徑向補償能力，因此一般僅用于吸收或補償管道的軸向位移（如果關系確實需要少量的徑向位移，解釋徑向位移）：橫向位移補償器（大拉桿）主要吸收垂直于補償器軸的橫向位移，小拉桿橫向位移補償器適用于吸收橫向位移，也可吸收軸向。角度和任何三個方向的位移組合：鉸鏈補償器（也稱為角度補償器）。
3.它與兩個或三個補償器一起使用（單個鉸鏈補償器沒有補償能力），以吸收單向平面內的橫向變形。通用鉸鏈（角）補償器由兩個或三個補償器一起使用，可吸收三維方向的變形。
