套筒式補償器的運用與結構設計
套筒式補償器的運用與結構設計

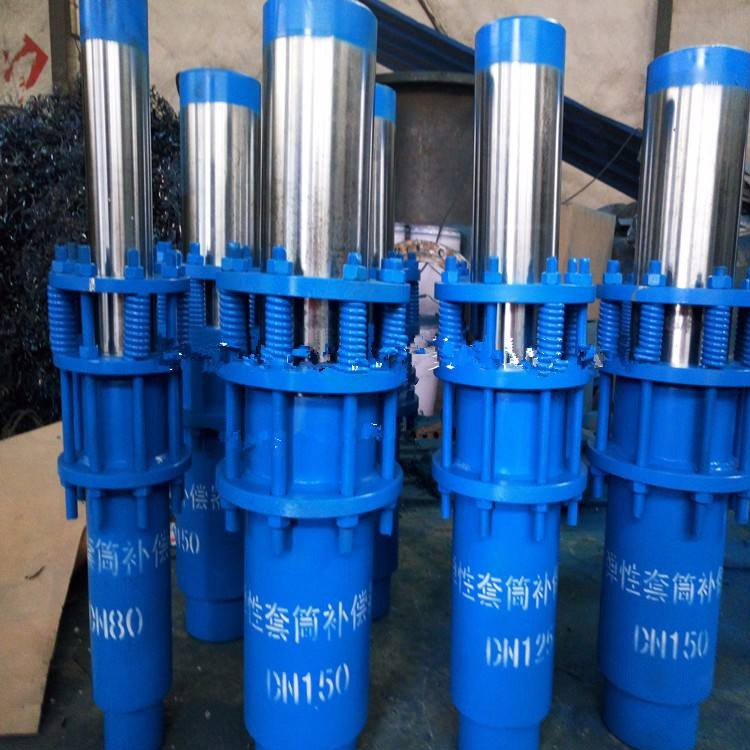

套筒式補償器稱列管式伸縮器，是熱液體管路的彌補設備，關鍵用以平行線管路輔設后出現的徑向熱變形偏移消化吸收賠償，是一種立即安裝在任意運輸耐腐蝕的單邊或多向液體的管路當中的補償器。套筒式補償器普遍適用于城區采暖,冶金工業,礦山開采,發電量,石油化工設備,工程建筑等領域的運輸管線中。
結構設計
1.關鍵有套筒(芯管),機殼,橡膠密封件等構成.用以賠償管路的徑向伸縮式及任何方向的徑向旋轉.具備體型小賠償量大的特性適用開水.蒸汽.植物油脂類物質，根據滾動套筒對外開放套筒的移動健身運動，做到熱變形的賠償。
2.內套筒與管路聯接,選用性能卓越自壓式動封口的工作原理與構造,它能夠伴隨著管路的伸縮式在機殼內實現隨意滾動,能融入所有管路的密封性規定.機殼與內套筒中間使用最新型復合材料密封性,能耐熱,耐腐蝕耐老化,可用溫度-40至150,特殊情況下可以達到350.即能保障徑向滾動,又能確保管中物質不泄露.
3.設計方案了防扯斷設備,可確保在其伸縮式到極限位子時不被打開,進而使所有管道網運作的安全系數進一步提高.。
4.適用物質工程項目工作壓力≤2.5MPa,物質溫度-40℃~600℃。
5.選用新式的橡膠密封件軟性石墨環，其具備硬度大，摩擦阻力小（0.04~0.10)，不脆化，效果非常的好，檢修便捷等特性。
6.使用期限大，疲憊使用壽命與管路非常。滾動外表經特別解決，在食鹽水.溶液等自然環境下耐蝕性能好，比馬氏體不銹鋼高50倍之上。與此同時，多年以后因損壞造成 封口作用變?nèi)鯐r(shí)，可再度擰緊法蘭盤，提高密封性特性，也可將地腳螺栓松掉，取下壓圈，再放進一層或雙層密封圈，卡緊壓圈，再次應用。
7.對氯離子含量成分無規定，尤其適用物質或周邊環境氯離子含量不合格的系統上。
8.能直埋入地底，安裝時并不設定檢修井，工程預算低。
