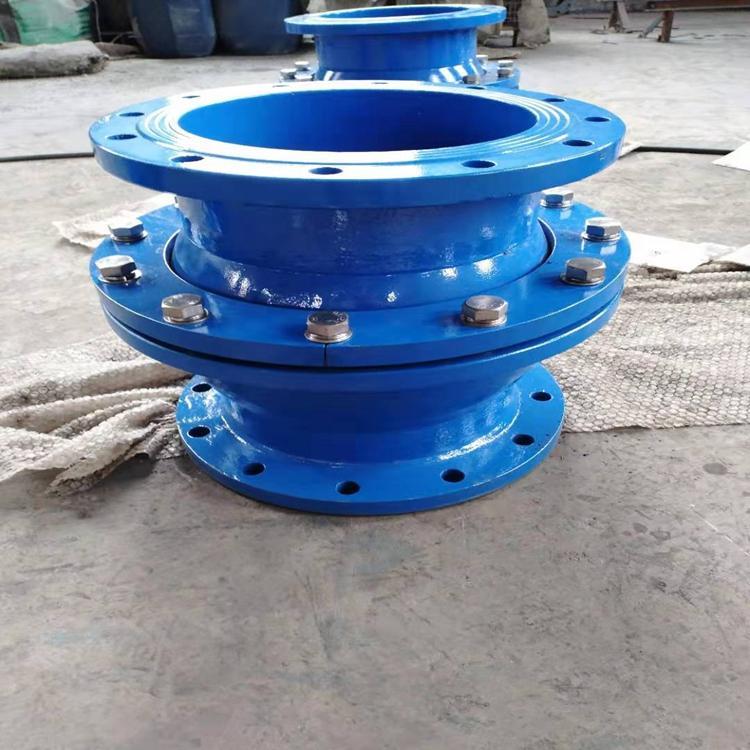

球形補償器與管道間的連接采用

即使長時間運行出現滲漏時,也可不需停氣減壓便可維護且十分方便快捷.具有補償能力大,是傳統所用方型補償器的10倍.可以節省投資.減少熱損失和壓損,節約能源特別對遠距離熱能的輸送,有明顯的經濟效益和社會效益.具有如下各種優點:

1補償器.防泄漏：實際運行中發現,球形補償器的主要泄漏點是球補與管道聯接的法蘭處,所以球補與管道的聯接最好采用焊接,盡量少用法蘭聯接.球形補償器盡可能靠近彎頭布置即盡可能加長球心距.

2.防脫架：球補的補償距離長,固定支架受力大,固定支架一定要牢固可靠.管道滑托一定要足夠長(安裝時,向位移相反方向偏移)且留有一定的余量,以防管道超溫運行.否則,將造成長距離管道滑托脫架等問題.

3.在空間允許的情況下,為保證安全運行,最好采用無冷定位安裝球補.

4.球補兩側長距離直管段上,隔一定距離設置導向支架,活動支架要采用滾動支架或滑托下墊聚四氟乙烯板,以減小管道摩擦力.

5.管道敷設多管并行或大管背小管布置時,一定要在集中布置球補的地方留有足夠的活動空間,以免球補相互影響,保證球補正常自由動作.

6.球補垂直布置時,靠近球補的第一個活動支架一定要設置彈簧支(吊)架.

7.水平L形管道布置三個球補架空敷設時,一定要在每個球補下設置平臺,以便安裝球補小車,從而保證球補的自由運動.并且,在靠近管道彎頭下面要設置一個橫擔足夠長的滑動支架,以保證管道熱位移時,管道滑托不至于落架.
