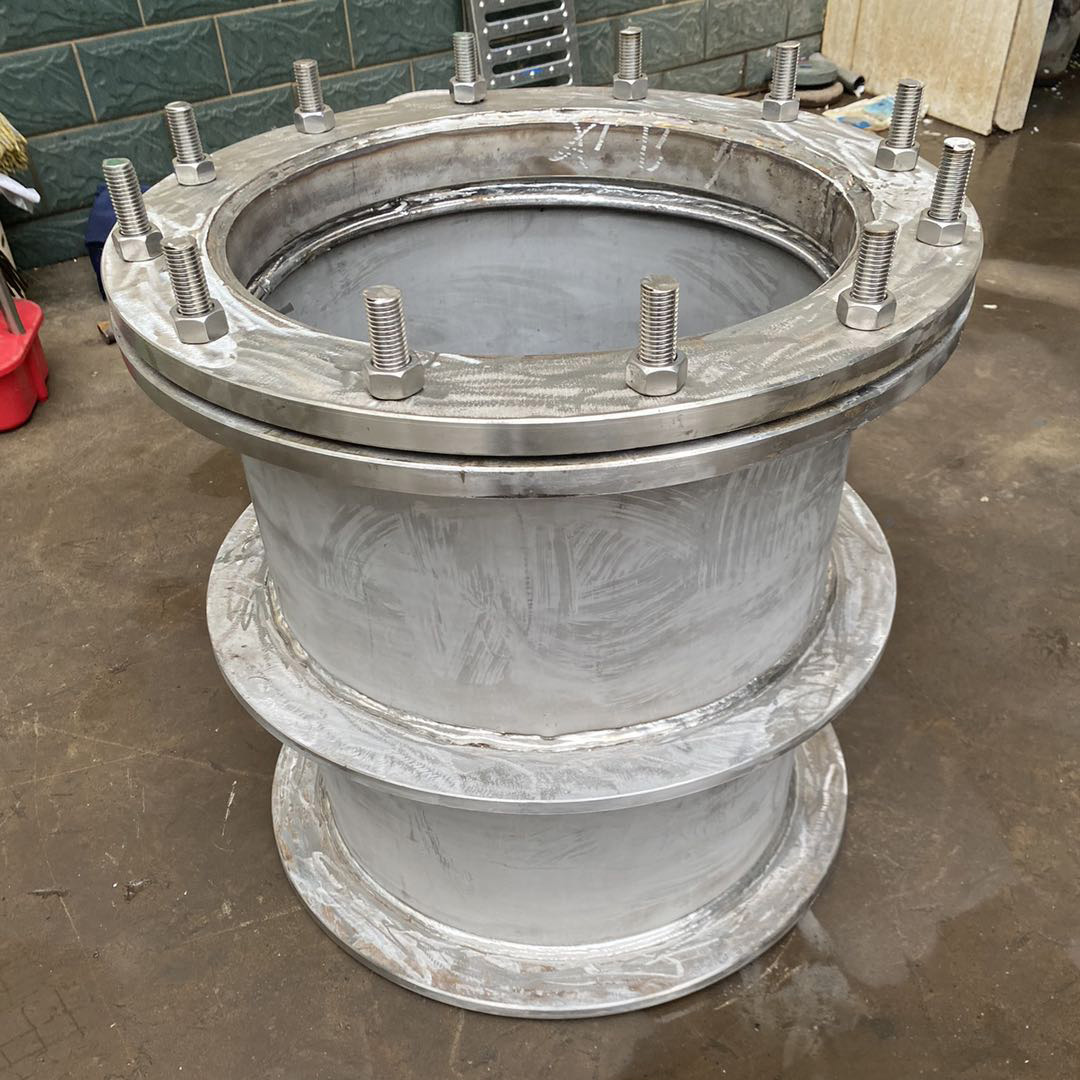

柔性套管在兩端用橡膠密封圈

防水套管說明：套管穿墻處如遇非混凝土墻壁時，應改用混凝土墻壁，其澆注范圍應比翼環直徑（D4）大200，而且將套管一次澆固于墻內，套管內的填料應緊密搗實。穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口的基本形式與尺寸按照GB985-88執行。當套管（件1）采用卷制成型，周長允許偏差為：D3≤600，±2，D3＞600，±0.0035D3。套管的重量以L(fǎng)=200計算，當L＞200時，應另行計算。

當柔性防水套管位于砼側面時，可選用下列方法：

(1)預埋件距砼表面淺且面積較小時，可利用螺栓緊固卡子使預埋件貼緊模板，成型后再拆除卡子。

(2)預埋件面積不大時，可用普通鐵釘或木螺絲將預先打孔的埋件固定在木模板上，當砼斷面較小時，可將預埋件的錨筋接長，綁扎固定。

(3)預埋件面積較大時，可在預埋件內側焊接螺帽，用螺栓穿過錨板和模板與螺帽連接并固定。

4）預埋件固定位置的要求預埋件不得與主筋相碰，且應設置在主筋內側；預埋件不應突出于砼表面，也不應大于構件的外形尺寸；預埋件柔性防水套管位置偏差應符合規定。
